End-of-Line: Messroboter für Leitungsbaugruppen
Kunde: Rosenberger Hochfrequenztechnik GmbH & Co. KG
Bereich: Hochfrequenz-, Fiberoptik- und Hochvolt-Verbindungslösungen
Anforderung: Modernisierung der Prüfstandssoftware für Hochfrequenzmessungen mittels Roboter und Vektor-Netzwerkanalysator
Umsetzung: Kundenspezifische Lösung (NI/LabVIEW)
Datenmanagement und Automatisierung schaffen volle Transparenz
Die Ausgangssituation

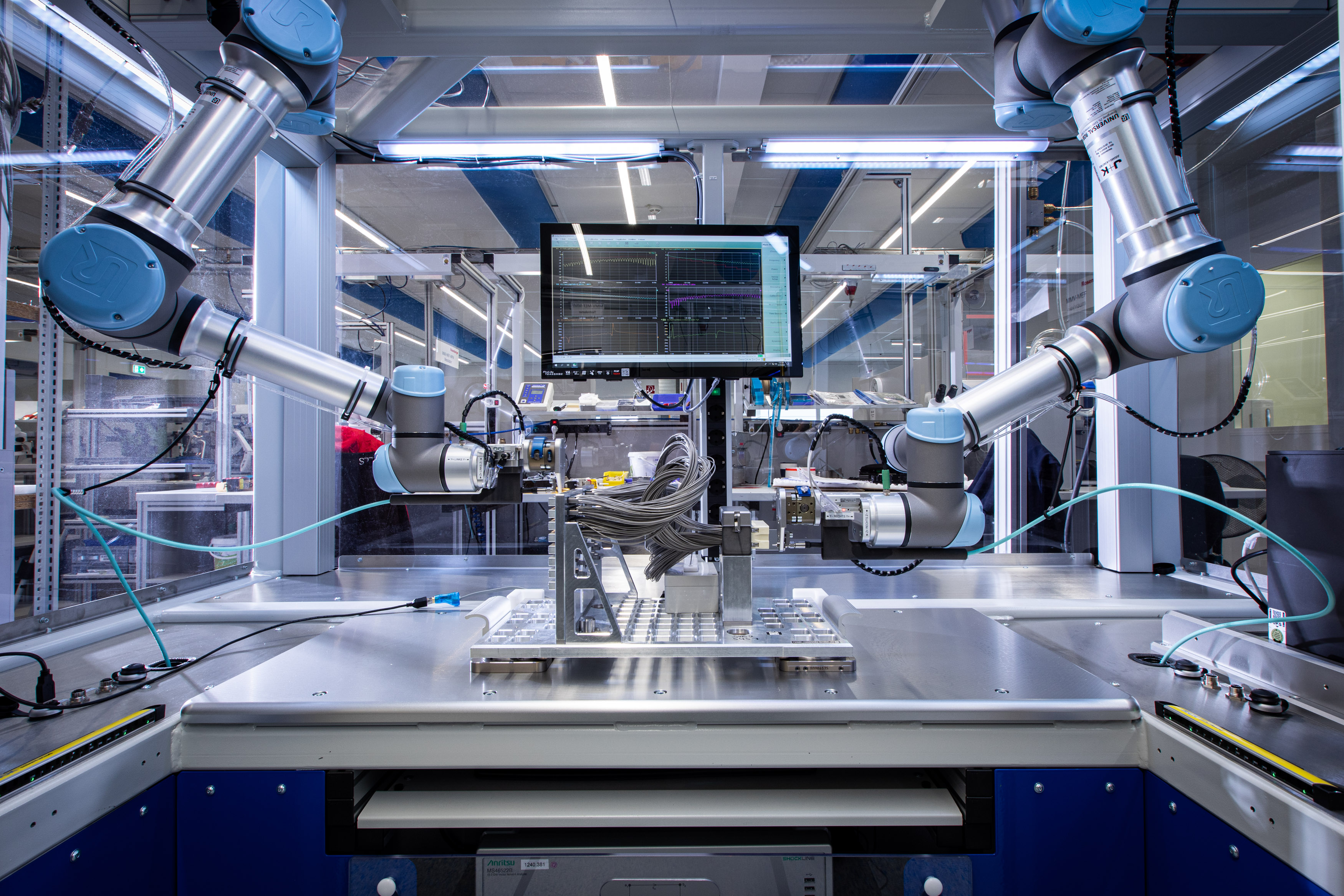

© RosenbergerRosenberger Hochfrequenztechnik ist ein international führender Hersteller von Verbindungslösungen. Ein Schwerpunkt sind kundenspezifische Hochfrequenzlösungen für anspruchsvolle Hightech-Anwendungen. Im Rahmen der Null-Fehler-Strategie werden alle Leitungen und Leitungsbaugruppen am Ende der Produktion umfassend getestet. Insbesondere Baugruppen mit mehreren Hundert Kontakten werden in Prüfständen mit Messroboter und Vektor-Neztwerkanalysator (VNA) automatisiert geprüft.
Die Aufgabe
Rosenberger benötigte einen neuen Hochfrequenzmessroboter (HFR) mit einer zentralen, datenbankorientierten Prüfstandssoftware. Diese musste in der Lage sein, je nach Kunde und Prüfling variierende Messgeräte, Prüfverfahren und Protokolle abzubilden. Als Partner wurde measX ausgewählt. Das bereits für andere Prüflinge entwickelte und bewährte Messdatenmanagementsystem konnte wurde für den Messroboter unkompliziert erweitert werden.
Die Lösung
Die HFR-Software bündelt alle kunden- und produktbezogenen Daten und steuert den gesamten Prüfprozess: vom Anlegen der Prüfkonfiguration bis zur Dokumentation der Messergebnisse. Sie ermöglicht automatisierte Abläufe mit wenigen Handeingaben, kommuniziert mit SPS und VNA, erfasst Messwerte, bewertet diese anhand hinterlegter Grenzwerte und visualisiert das Ergebnisse in hochfrequenz-spezifischen Graphen. Alle Messdaten und Prüfergebnisse werden mit den Informationen zum Prüfauftrag in der Rosenberger Datenbank gespeichert. Auf Anfrage stehen die Mesdaten auch dem Kunden zur Verfügung. Eine besondere Stärke des Systems ist die einfache Integration neuer Messgeräte und Funktionen.
Im Praxiseinsatz
Die neue Prüfstandssoftware mit zentralem Messdatenmanagement und direkter Anbindung an die Rosenberger Datenbank vermeidet verlässlich Eingabefehler und gewährleistet die hohe Prozess- und Ergebnissicherheit aller Tests.
Die vollständige Transparenz bis auf Messwertebene erleichtert die Zusammenarbeit mit Kunden bei Spezifikationen oder Reklamationen. Neue Mess- und Prüfanforderungen lassen sich sogar für Einzelstücke jederzeit flexibel umsetzen. Sieben HFR-Prüfstände sind bereits erfolgreich im Einsatz, und künftig sollen die automatisierten Hochfrequenz-Tests nur noch mit dem neuen System erfolgen.
Sie wollen mehr Details erfahren? Lesen Sie die ganze Fallstudie.
